TOC-310V & TN-310V

Volautomatische TOC- en TNb-analyse

Geoptimaliseerd voorde bepaling vande somparameters totale koolstof (TOC) en totale stikstof (TNb)in waterige monsters van alle soorten.   Al tientallen jaren is a1-envirosciences  het aanspreekpunt voor geautomatiseerde water- en afvalwateranalyse,in het bijzonder de somparameters TOC, TNb en AOX.

De ideale analyzer voor TOC en TNb in water/afvalwater

Bepaling van de totale koolstof (TOC) en de totale stikstof (TNb) in alle soorten waterige monsters. Het innovatieve systeem combineert uitstekende kwaliteit, flexibiliteit, weinig onderhoud en lage bedrijfskosten met uitstekende resultaten. De autosampler en monstervoorbereiding voor NPOC zijn geïntegreerd in het systeem.

Alle processen van monstervoorbereiding (kiemen van de TIC), monstervoorbereiding (verdunning) en injecties worden gecontroleerd en gecontroleerd door de intuïtieve software van de TOC-310V en uitgevoerd door de twee robotarmen. Voor een efficiënte en snelle blow-out worden 3 monsters parallel voorbereid voor NPOC-meting. Het systeem werkt met een klepvrije directe injectie.

De TOC-310V is speciaal ontwikkeld voor de analyse van deeltjeshoudende monsters, die resultaten opleveren met  goede standaardafwijkingen maar twijfelachtige correctheid in veel klassieke systeemopstellingen. De oorzaak is meestal deeltjesbehandeling. De TOC-310V injecteert monsters met hun volledige deeltjesbelastingrechtstreeks in het verbrandingssysteem via een ventil-vrije injectiepoort.  Speciale katalysatoren zijn in staat om zelfs moeilijke monsters en complexe stofmengselsvolledig om tezetten.  Het meten van verschillende stikstofcomponenten met vrijwel identieke conversiepercentages bewijst de kwaliteit van het systeem.

De TOC-310V bestrijkt een breed meetbereiken heeft ook functies voor automatischemonsterverdunning. Hierdoor kunnen monsters van alle concentratiebereiken eenvoudig worden onderzocht.  De monsterrobot werkt snel en nauwkeurig en maakt de gelijktijdige voorbereiding van 3 monsters voor NPOC-bepaling mogelijk. De lange besparingstijden die hier worden bereikt, garanderen een volledig exorcisme van het TIC.

Zoals altijd is een van onze belangrijkste zorgen de eenvoudige, kosteneffectieve en robuuste bediening in de dagelijkse routine. Alle onderdelen van het apparaat zijn gemakkelijk visueel te bewaken en zijn ook gemakkelijk toegankelijk. Thet vereiste onderhoud is laag, omdat de katalysator en de verbrandingspijp een lange levensduur hebben. De innovatieve gasstroom beschermt de componenten en slijtdelen – inclusief de halogeenwasser met hoge capaciteit.

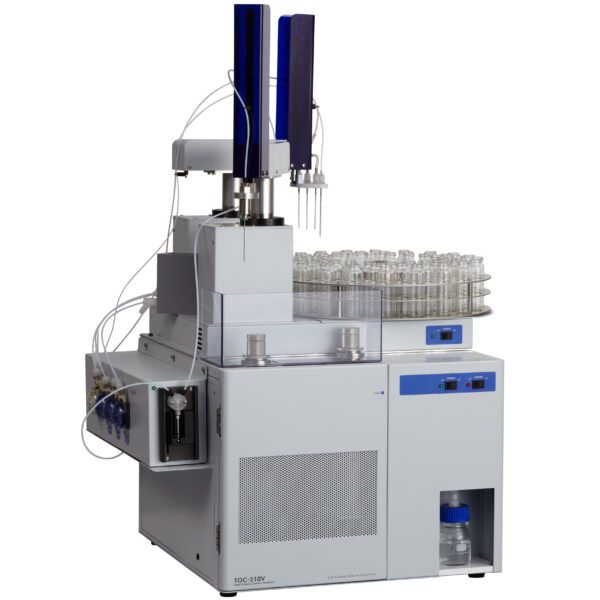

Figuur 1: TOC-310V-systeem  met autosampler en pompeenheid

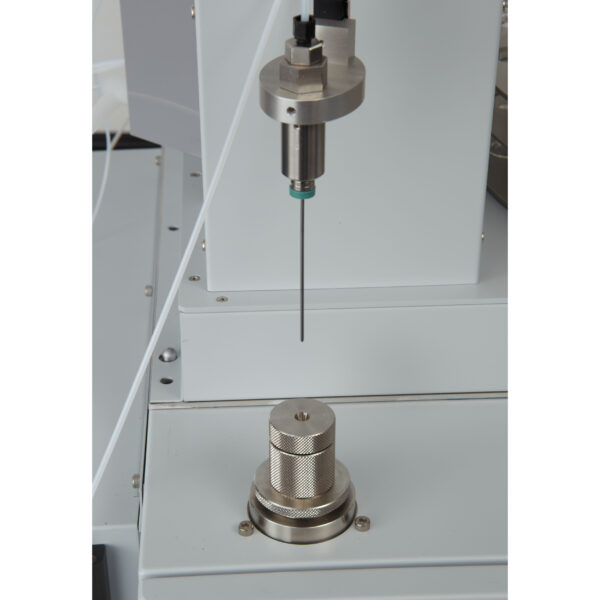

Figuur 2: Gedetailleerd overzicht van robuust klepvrij injectiesysteem met twee poorten

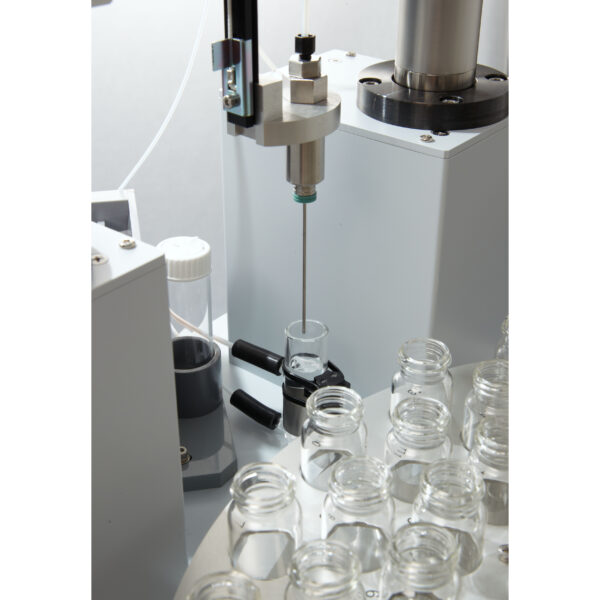

Figuur 3: Weergave van de twee robotarmen: monsterinjector, zuurinjector, parallelle voorbereiding van 3 monsters voor NPOC-bepaling

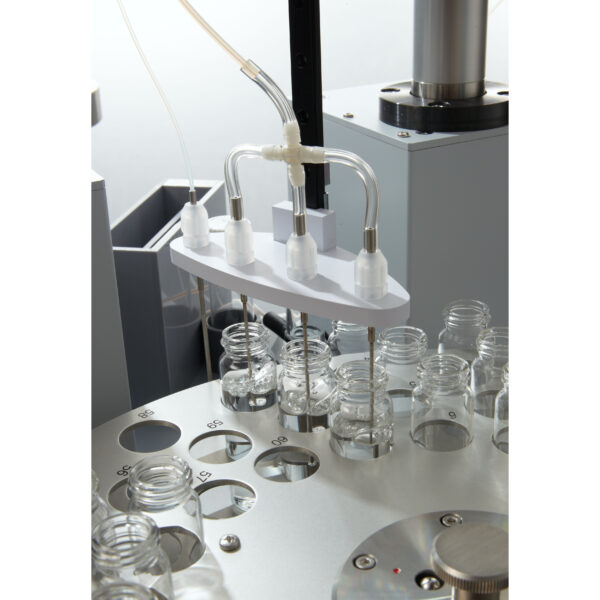

Figuur 4: Gedetailleerd overzicht van parallelle NPOC-monstervoorbereiding

Figuur 5: Gedetailleerd overzicht van geautomatiseerd verdunningsstation met roer- en spoelfunctie

Figuur 6: CLD-detector voor  TNb-bepaling

Kerngegevens

  • NPOC, TOC (TC-TIC), TC, TIC elk gecombineerd met/zonder TNb (CLD)
  • Autosampler met 60 posities voor continu meetbedrijf met 2 volautomatische robotarmen
  • Parallelle bereiding van 3 monsters voor NPOC-bepaling
  • Automatische monsterverdunning
  • Ventielvrij direct injectiesysteem
  • Ein verbrandingsbuisopstelling voor alle meetmodi
  • Spijsvertering geoptimaliseerd voor TOC en TNb. Perfecte responsfactoren voor verschillende stikstofcomponenten (organisch en anorganisch)
  • Grootdynamisch  meetbereik
  • Meting van monsters met hoge zoutbelasting
  • Geringer onderhoudsinspanning door langere levensduur katalysator
  • Egemakkelijk toegankelijke componenten, geen verborgen onderhoudsonderdelen

Parameters / Elementen

  • INHOUDSOPGAVE
  • Npoc
  • TIC
  • TC
  • Tnb

Meting

  • Klepvrije monstertoevoer
  • thermisch-katalytische oxidatie
  • 3-traps gasdroging
  • Hoog capacitieve halogeenval
  • NDIR CO2 detectie
  • Chemiluminescentie GEEN detectie

Industrieën

  • Milieu (water, riolering, bodem, afval)
  • Scheikunde
  • Farmaceutica/ Voeding

Toepassingen

  • Meting van TOC in water, afvalwater, suspensies
  • Meting van TNb in water, afvalwater, suspensies
  • Meting van NPOC in water, afvalwater, suspensies

Standaardmethoden

De TOC-310V voldoet volledig aan alle relevante standaardprocedures voor TOC/TNb.     A.A.:

  • DIN EN 1484
  • ISO 8245 – Iso
  • DIN EN 12260
  • ISO 20236
  • ASTM D7573

Productgegevens

Specificaties

  • Methode: thermisch-katalytische oxidatie in de buis van kwartsglas
  • Detectie TC/TOC NDIR
  • Detectie TNb CLD chemiluminescentie
  • Meetbereik 0,1-1000mg/L TC/TOC/TIC
  • Meetbereik 0,01-2000mg/L TNb (ND-210)
  • Meetbereik 0,5-1000mg/L TNb (ND-30)
  • Injktionsvolumen 50-500μl
  • Reproduceerbaarheid CV < 3 %
  • Analysetijd 3-5 min
  • Gastoevoer: O2 99,9%; Synth. lucht; gezuiverde perslucht; CO2 vrij

Software

De software van de TOC-310V kenmerkt zich door zijn eenvoudige, intuïtieve bediening, bediening en overzicht. Alle systeemcomponenten, zoals ovens, pompen of flowregelaars, kunnen individueel worden aangestuurd en geregeld. Voorbeeldtabellen, kalibraties en sjablonen kunnen eenvoudig worden beheerd. Monsters kunnen ook op elk moment tijdens een analyserun worden gereproduceerd voor preferentiële bepaling.  De software heeft een geïntegreerd kwaliteitscontrolebeheer voor blancowaarden, normen, deeltjestest, spantest en standaardtoevoeging. Dit wordt aangevuld met definieerbare QC-criteria. Bovendien kan   een eenvoudig te gebruiken toegangscontrole met gebruikersniveaus worden ingesteld.

Accessoires

Optionele accessoires:

  • TN CLD Detector ND-30
  • High-end detector ND-210
