AOX Probenvorbereitungsmodule

Ihre Vorteile

3 Module verfügbar: AOX-Anreicherung30, 5-Kanal-Ad- Modul und SA-200 passend für Ihre Anforderungen

Normkonforme Arbeitsweise: durch Verzicht auf Peristaltikpumpen und Ventile im Probenweg wird die Probe mit 3ml pro Minute über die Säule gegeben werden und Partikel können sich nicht im Ventil festsetzen oder in die nächste Probe verschleppt werden

Für unterschiedliche Parameter: für AOX sowie AOF, AOCl, AOBr und AOI zur anschließenden Bestimmung mittels combustion Ionenchromotographie (c-IC)

Erfüllung der Standardnormen: Volle Konformität zu EN ISO 9562 & LAWA P5 Merkblatt, DIN 38409 und DIN 38414

Ressourcenschutz

Geringe Folgekosten: aufgrund hochwertiger Materialien sind die Teile sehr langlebig.

Langlebigkeit & minimaler Ressourceneinsatz: dank robuster Bauweise entsteht weniger Verschleiß und Teile müssen selten gewechselt werden

Einfache Handhabung

Mögliche Proben: Wasser, Abwasser, Klärschlamm

Aufkonzentrierung: da Stoffe meist in sehr geringer Konzentration vorhanden und sonst nicht nachweisbar sind

Flexible Software: zur Installation auf Ihrem eigenen PC und Möglichkeit zum Korrigieren von Eingabefehlern

Einfache Reinigung und Wartung: dank robuster Bauweise

Unterschiedlichste Einsatzmöglichkeiten: zum Beispiel für

Auftragslabore
Klärwerke
Industriebetriebe, die (Ab)wasser einleiten

Unser Service für Sie

Umfangreiche Schulung: wir übernehmen die Einarbeitung Ihrer Mitarbeiter

Auch nach dem Kauf für Sie da: viele Fragen entstehen erst beim Arbeiten. Wir sind für alle Fragen zum Gerät und Ihren Messungen für Sie da

Anwendung

Einfach und günstig Proben anreichern oder filtrieren

Für die Probenvorbereitung der AOX-Analytik (AOX-400) stehen je nach Methode und Probenzahl unterschiedliche Module mit normkonformer Arbeitsweise zur Verfügung, welche auch für die automatische Probenvorbereitung für AOF, AOCl, AOBr und AOI zur anschließenden Bestimmung mittels c-IC (AQF-5000) eingesetzt werden können.

Modul AOX-Anreicherung30:

automatisiert die Probenvorbereitung nach der Säulenmethode für 30 Proben
verfügbar mit SPE Variante (Solid Phase Extraction = Festphasenextraktion) oder Variante mit zwei parallel arbeitenden Kanälen
automatisierte, vorgeschaltete SPE kann salzbelastete Proben reinigen
keine Aufsicht während der Laufzeit erforderlich, kann auch über Nacht laufen
Säulenmethode
für Wasser, Abwasser
mit Waschstation zur Selbstreinigung

5-Kanal-AD-Modul:

parallele, halbautomatische Probenvorbereitung
5 Proben pro Stunde
arbeitet mit Spritzenpumpen (statt Peristaltikpumpen) und hält somit die normativ vorgeschriebenen Anreicherungsgeschwindigkeiten von 3ml pro Minute auch bei Gegendruck ein
Einsatz bei einzelnen Proben, kleinen Serien oder für die parallele Abarbeitung großer Serien
Volumina zum Anreichern und Spülen frei wählbar
Säulenmethode
für Wasser, Abwasser

Modul SA-200:

einfache und robuste Filtrationsstation zur Probenbearbeitung nach der Schüttelmethode
filtert Schüttel-AOX-Proben auf Keramikträger, die direkt im AOX-400 vermessen werden können
Keramikträger haben lange Lebensdauer
hohe Kostenersparnis und vereinfachtes Handling dank Keramikfilter
für Klärschlamm

Wer benötigt Probenvorbereitungsmodule?

Unternehmen, die AOX oder AOF Messungen durchführen wollen. Die zu analysierenden Stoffe sind in der Probe meist in sehr geringer Konzentration enthalten und können dann nicht gemessen werden. Mit der Probenvorbereitung wird eine sogenannte Aufkonzentrierung vorgenommen.

Besteht ein Sicherheitsrisiko beim Probenhandling?

Ja, ein Risiko besteht beim Arbeiten mit Abwasser, Klärschlamm und Bodenproben, da nie genau feststeht, welche Substanzen und Stoffe darin enthalten sind.
Die fertig bearbeiteten Proben sind auf den Kohlesäulen jedoch nahezu ungefährlich für den Anwender. Aus den Proben gast nichts aus, da die Gefahrstoffe im Wasser gebunden sind. Tragen Sie trotzdem immer persönliche Schutzausrüstung.

Standardmethoden

Die Anreicherungen weisen volle Konformität zu allen relevanten Standardverfahren für AOX, AOF, AOI, AOBr und AOI auf. u.A.:

EN ISO 9562 & LAWA P5 Merkblatt
DIN 38409
DIN 38414

Messverfahren

Messverfahren

Säulenmethode: Anreicherung der Proben auf Aktivkohlesäulen
SPE-Methode: Anreicherung, Waschen und Elution über SPE-Kartuschen, anschließende Anreicherung an Aktivkohlesäulen
Schüttelmethode: Filtration der mit Aktivkohle geschüttelten Proben über Keramikfritten

Verfahren der Module

Die AOXAnreichunger30 und das 5-Kanal-AD-Modul wenden die Säulenmethode an, das SA-200 Modul wendet die Schüttelmethode an.

Funktion Säulenmethode

Die Probe wird angesaugt und auf die Kohle transferiert und anschließend mit Nitratlösung gewaschen.

Funktion Schüttelmethode

Filtration der mit Aktivkohle geschüttelten Proben über Keramikfritten.

Parameter / Elemente

AOX, AOF, AOCl, AOI, AOBr

Details

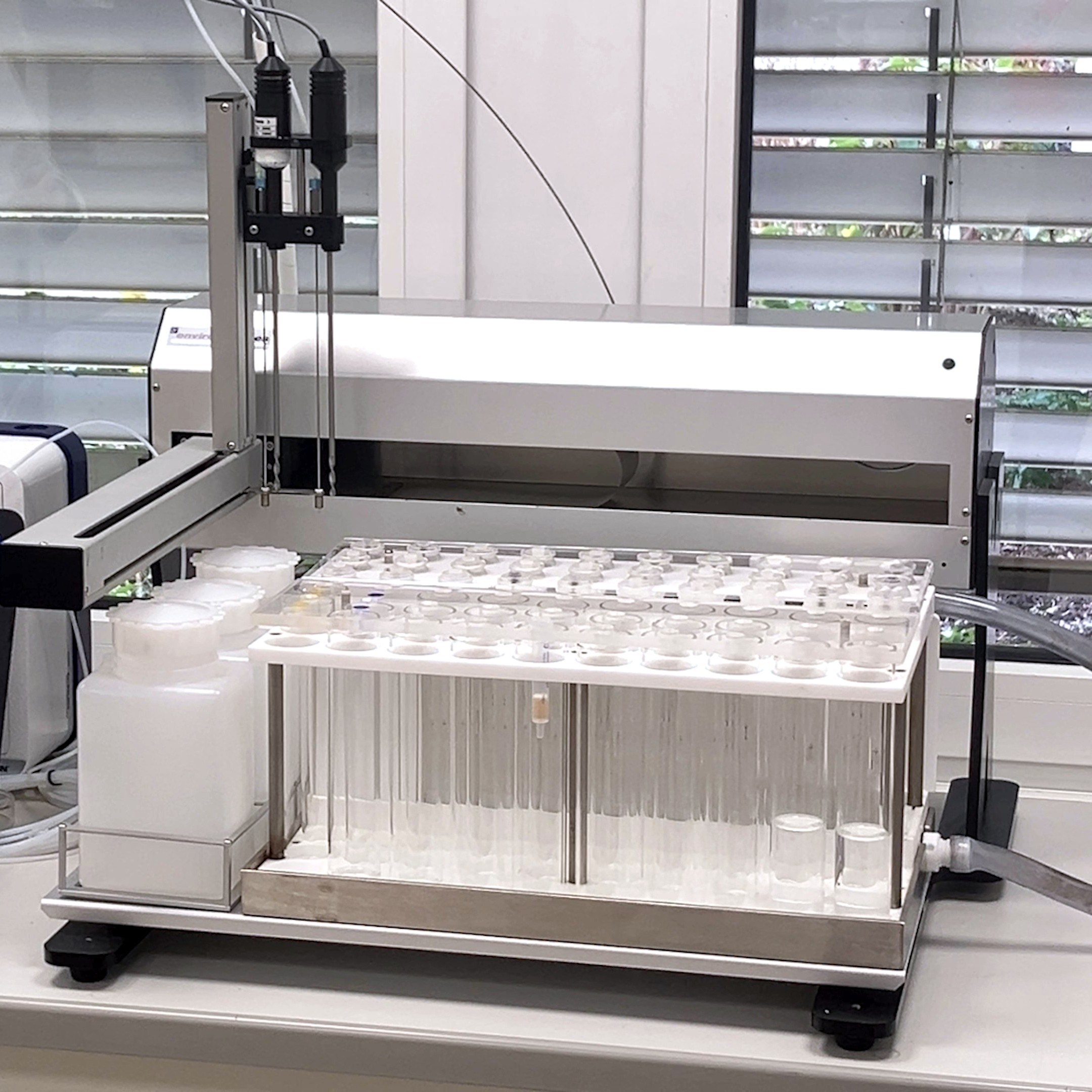

Modul AOX-Anreicherung30

Automatische AOX-Anreicherung an Aktivkohle nach gesetzlich vorgeschriebener EN ISO 9562 bzw. DIN 38409:

Homogenisierung feststoffhaltiger Proben
Adsorption der Probe an Aktivkohle
Waschen mit Nitratwaschlösung

Die einfache Konstruktion mit wenigen mechanischen Teilen ohne komplizierte Ventiltechnik erlaubt eine hohe Betriebsbereitschaft und Zuverlässigkeit. Die streng kontaminationsfreie Probenaufgabe ist für die präzise AOX-Analytik von großer Bedeutung. Die AOX-Anreicherung30 verhindert den Kontakt der Probe zu Ventil oder Spritze. Dadurch sinkt die Wahrscheinlichkeit einer Verschleppung oder Querkontamination. Die AOX-Anreichung30 reinigt sich durch variable Waschvolumina mit Nitratwaschlösung nach jeder Probe (2,5 bis 50 ml) selbst.

Mit einem zweiten Anreicherungskanal kann die Geschwindigkeit der Probenbearbeitung verdoppelt werden.

Auch für Proben mit hohen Salzgehalten kann die AOX-Anreicherung30 automatisiert werden. Gegenüber der manuellen Abwicklung spart dies erheblich Zeit und erhöht die Produktivität Ihres Labors. Die AOX-Anreicherung30-SPE erledigt die AOX-Anreicherung an Aktivkohle für Wässer mit hohen Gehalten anorganischer Halogene (> 1 bzw. 5 g/l) nach DIN ISO 9562 / DIN 38409-H22. Auch dieses System ist mit zwei parallel arbeitenden Anreicherungskanälen verfügbar.

Folgende Schritte werden automatisiert:

Konditionierung der SPE-Kartusche mit Methanol und Wasser
Adsorption der AOX-Proben mit hohen Salzgehalten an Styrol-Divinylbenzol-Harz
Waschen der Kartusche mit Nitratwaschlösung
Elution mit Methanol und Wasser
Adsorption an Aktivkohlesäulen
Waschen mit Nitratwaschlösung

Eckdaten des AOX-Anreicherung30 Moduls

DIN und EN-konforme Arbeitsweise
Analyse von Wässern, Abwässern und Klärschlamm
Querkontaminationsfreies Probenhandling
Kostengünstige Verbrauchsmaterialien / niedrige Betriebskosten
Robuste, platzsparende Konstruktion mit wenigen mechanischen Teilen ohne komplizierte Ventiltechnik
Streng sequenzielle Probenabarbeitung mit kontaminationsfreier Probenaufgabe
Proben- und Waschvolumen frei wählbar (25 bis 2500 ml)
Große Probenanzahl (bis zu 30 Proben)
Memory-Funktion zur Absicherung der Messung bei Stromausfall
Anreicherungsvolumen 5 bis 100 ml (voreingestellt 100 ml)

FAQ

Für welche Unternehmen ist eine Probenvorbereitung geeignet?

Für Unternehmen, die AOX oder AOF Messungen durchführen wollen. Die zu analysierenden Stoffe sind in der Probe meist in sehr geringer Konzentration enthalten und können dann nicht gemessen werden. Mit der Probenvorbereitung wird eine sogenannte Aufkonzentrierung vorgenommen.

Für welche Summenparameter kann ich die Anreicherungsmodule einsetzen?

Für AOX, AOF, AOCl, AOI und AOBr.

Kann ich mir das Modul vor dem Kauf ansehen und testen?

Natürlich, wir kommen gerne zu Ihnen und zeigen Ihnen das Modul, damit Sie die Technik kennen lernen können.

Ich habe noch nie mit dem Gerät gearbeitet. Wie kann ich die Arbeit mit den Probenvorbereitungsmodulen erlernen?

Nach der Installation Ihres Moduls steht Ihnen unser Service Team für eine ausführliche Produktschulung zur Verfügung. Die meisten Fragen ergeben sich mit dem Arbeiten, sodass wir Ihnen bei allen aufkommenden Fragen auch zu einem späteren Zeitpunkt behilflich sein werden – bei Ihnen vor Ort oder auch ganz flexibel per Online-Meeting.

Wird noch zusätzliches Material benötigt?

Ja, Sie benötigen Aktivkohlesäulen und ein Analysegerät (z. B. AOX-400 oder AQF-5000).

Welche Methoden der Probenanreicherung gibt es?

Unsere Module arbeiten entweder mit der Säulenmethode oder mit der Schüttelmethode.

Wie werden die Module gesteuert?

Die Module werden über eine Software gesteuert, die Sie einfach auf ihrem bestehenden PC installieren können.

Welcher Standardnorm entspricht die Probenvorbereitung?

AOX = EN ISO 9562 & LAWA P5 Merkblatt

EOX = DIN 38409, DIN 38414

Was ist das Besondere an den Modulen von a1?

Wir verzichten auf Peristaltikpumpen, mit denen es sehr schwierig ist normkonform zu arbeiten. Laut Norm soll das Wasser mit 3ml pro Minute über die Säule gegeben werden. Aufgrund der Partikellast der Proben werden leistungsstärkere Pumpen benötigt, um den geforderten Volumenstrom zu fördern. Ein weiterer Vorteil ist, dass wir keine Ventile im Probenweg haben. Partikel können sich somit nicht im Ventil festsetzen oder in die nächste Probe verschleppt werden. Keramikfilter anstatt der oft eingesetzten Polycarbonatfilter machen das Handling außerdem deutlich einfacher und Sie haben eine Kostenersparnis, da die Keramikfilter viel langlebiger sind.

Zubehör

Adapter für Säulenhalterung
AOX Aktivkohlesäulen
AOX-400
AOF-5000
