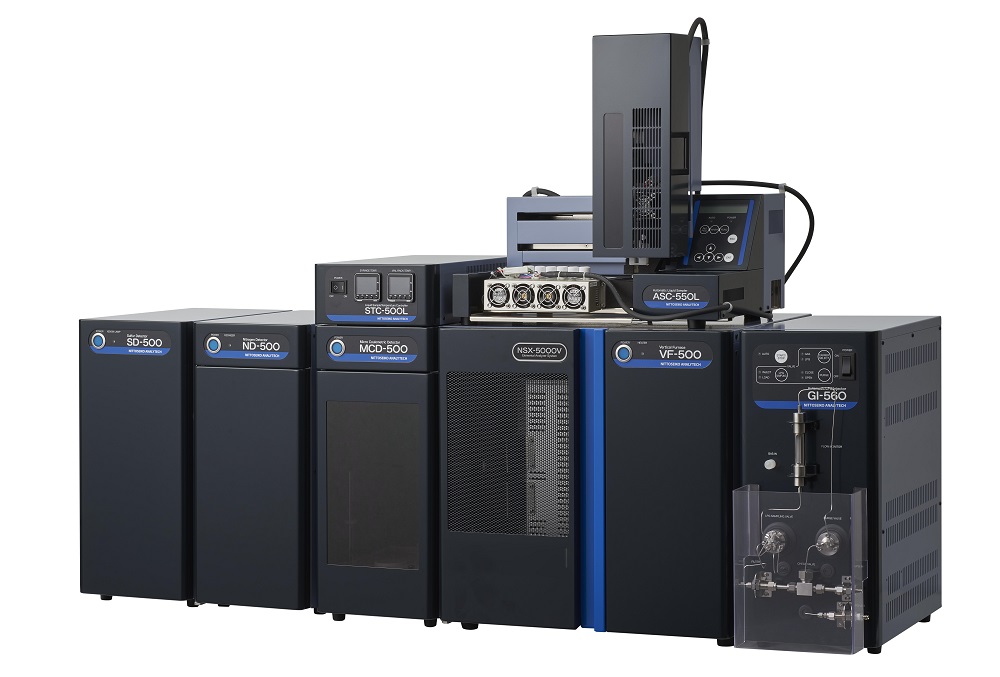

NSX-5000

Typische Applikationen

• Bestimmung von S, N, Cl in petrochemischen Rohstoffen, Zwischen- und Endprodukten
• Schwefelbestimmung in Biokraftstoffen / FAME
• Bestimmung von S, N, Cl in Lösungsmitteln
• Messung von S, N, Cl in Feststoffproben
• Spuren- und Ultraspurenbestimmung von Schwefel und Stickstoff in Kraftstoffen, Gasen und Flüssiggasen
• Stickstoffgehaltsbestimmung in Pharmazeutischen Rohstoffen, Zwischen- und Endprodukten
• Messung von Stickstoff in Wasser und Abwasserproben
• Bestimmung von Stickstoff in Agrarprodukten (Stärke, Zucker, etc.)
• Bestimmung von Schwefel und Stickstoff in Speiseöl und Tierfetten
• Messung von AOX, EOX, POX, AOF, EOF in Wasser, Abwasser, Böden und Klärschlamm
• Schwefelgehaltsbestimmung in Wasserstoff
• Bestimmung von Gesamtchlor in Kohle
• Bestimmung von Gesamtchlor in Palmöl

Was misst der NSX-5000?

Der NSX-5000 bestimmt Schwefel, Stickstoff und Chlor. Mit einer Erweiterung um eine Combustion-IC können außerdem Fluor, Brom und Iod gemessen werden. Und mit einem anderen Modul auch die Umweltparameter AOX, EOX und POX.

Welche Verfahren wendet der NSX-5000 an?

In 4 Schritten wird die Messung durchgeführt:

1. Probenaufgabe: manuell, halbautomatisch oder vollautomatisch für Feststoffe, Flüssigkeiten und/oder Gase sowie LPG/LNG
2. Probenverbrennung: Mobilisierung unter Schutzgas, Umsetzung im Sauerstoffstrom, bei Bedarf hydropyrolytische Umsetzung
3. Gasprocessing: in Abhängigkeit der Detektion Gastrocknung, Gasabsorption und/oder Reduktion bzw. Oxidation von Analyten oder Matrix
4. Detektion: Potentiometrische Titration (Cl, S), Chemolumineszenz (N), UV-Fluoreszenz (S), Ionenchromatographie (F, Cl, Br, I, S)

Für wen sind die Messergebnisse von Bedeutung?

Beispielsweise für Unternehmen, die bestimmte Grenzwerte einhalten müssen. Bei Schwefel, Stickstoff oder Chlor betrifft dies zum Beispiel Raffinerien, die petrochemische Industrie, die chemische Industrie und Umweltlabore.
Stickstoff und Chlor sind Katalysatorgifte und können gemessen werden, um die Lebensdauer eines Katalysators zu bestimmen. Schwefel hingegen ist ein Abgas im Kraftstoff, welches zum Beispiel Kraftstofferzeuger messen. Mit der Erweiterung im eine Combustion-IC können außerdem die Halogene Fluor, Brom und Iod bestimmt werden, welche korrosiv sind.

Ofenoptionen – senkrecht oder horizontal?

Mit dem senkrechten Ofen werden die Proben senkrecht aufgegeben. So können große Probenvolumina sehr reproduzierbar umgesetzt werden.

Das horizontale Ofen-Setup bietet maximale Flexibilität bezüglich der Probenarten. Der längsgeteilte sowie aufklappbare Ofen ermöglicht routinemäßige Überprüfungen des Verbrennungsrohres sowie dessen Wechsel mit wenigen Handgriffen. Gerätekomponenten müssen hierfür nicht bewegt werden.

Wie wird der NSX-5000 gesteuert?

Der NSX-5000 wird durch eine spezifische Kontrollsoftware gesteuert, die eine intuitive Nutzung für einen einfachen und robusten Betrieb ermöglicht. Schnelle Inbetriebnahme, einfacher Aufbau der Messsequenzen inklusive Kalibrierung, einfach visualisierte Ergebnisse, Standby-Funktionen, umfangreiches Reporting und zahlreiche Diagnose- sowie Servicetools zeichnen die Software aus.

Standardmethoden

Der NSX-5000 weist volle Konformität zu u.A. den folgenden Standardmethoden auf:

ASTM D3120, ASTM D3246, ASTM D3961, ASTM D4629, ASTM D4744, ASTM D4929, ASTM D5176, ASTM D5194, ASTM D5453, ASTM D5762, ASTM D5808, ASTM D6069, ASTM D6667, ASTM D6721, ASTM D7183, ASTM D7184, ASTM D7457, ASTM D7551, ASTM D7620, DIN 38409-22, DIN 38409-8, DIN 38409-H14, DIN 38414-17, DIN 38414-18, DIN 51400-7, DIN 51444, DIN EN 1485, DIN EN 5486, DIN EN 14077, DIN 38409-32, EN ISO 9562, EN 17178, EPA 1650B, EPA 9020B, EPA 9021, EPA 9023, ISO 11480, ISO 20236, ISO 20846, JIS K2541, OENORM M 6614, UOP 910, UOP 936, UOP 971, UOP 981, UOP 987, UOP 988

In der Konfiguration als combustion-IC System werden zudem u.A. folgende Standardverfahren mit abgedeckt:

ASTM D5987, ASTM D7359, ASTM D7994, ASTM D8247, DIN 38409-59, DIN 51408, DIN EN 62321-3-2, UOP 991, UOP 1001

Messverfahren

• Probenaufgabe: manuell, halbautomatisch oder vollautomatisch für Feststoffe, Flüssigkeiten und/oder Gase sowie LPG/LNG
• Probenverbrennung: Mobilisierung unter Schutzgas, Umsetzung im Sauerstoffstrom, bei Bedarf hydropyrolytische Umsetzung
• Gasprocessing: in Abhängigkeit der Detektion Gastrocknung, Gasabsorption und/oder Reduktion bzw. Oxidation von Analyten oder Matrix
• Detektion: Potentiometrische Titration (Cl, S), Chemolumineszenz (N), UV-Fluoreszenz (S), Ionenchromatographie (F, Cl, Br, I, S)

Probenumsetzung

Bedingt durch Bauart und Konzept des Systems werden für alle Substanzen ideale Verbrennungsbedingungen vorgefunden. Auch bei unterschiedlichster Matrix und wechselnden Komponenten werden maximal konsistente Daten und damit hervorragende Ergebnisse erzielt. Auch Substanzen mit einem hohen Siedepunkt lassen sich vollständig  umsetzen.

Parameter

S, N, Cl

F, Cl, Br, I mit c-IC Erweiterung (Link zu AQF-5000)

AOX, EOX, AOF

Module

Maximale Flexibilität bei Probenaufgabe und Detektion, dank unterschiedlicher Probengeber für feste und/oder flüssige, sowie gasförmige Proben:

• ABC-500: Halbautomatischer Probengeber für feste, viskose und flüssige Proben
• ASC-550L: Vollautomatischer Probengeber für Flüssigkeiten
• ASC-570LS: Vollautomatischer Probengeber für Feststoffe und Flüssigkeiten (Schiffchen + Spritzeninjektion)
• GI-520: Automatische Probenaufgabe für Gase und vorverdampfte LPG/LNG/CNG mittels Gasbürette
• GI-560: Direkte Aufgabe von LPG/LNG mit automatischer Dosierung und Replikatmessung. ASTM D6667

Kombinieren Sie die Detektoren miteinander, die Ihrem Bedarf entsprechen:

• SD-500: Der Schwefeldetektor ermöglicht hochpräzise Messungen hinunter bis 5ppb (LOQ).
• ND-500: Der Stickstoffdetektor bietet sehr gute Präzision und Linearität auch im untersten Messbereich.
• MCD-500: Das hochpräzise Mikrocoulometer ermöglicht die Bestimmung von Chlorgehalten hinunter bis 50 ppb (LOQ).
• GA-500: Das Absorptionsmodul ermöglicht die Sammlung von Verbrennungsgasen. F, Cl, Br, I und S können quantitativ aufgefangen und zur weiteren Vermessung automatisch an ein Ionenchromatographiesystem weitergegeben werden (combustion-IC). Der NSX-5000 ist das einzige Schwefel-Stickstoffmesssystem welches auch als c-IC eingesetzt werden kann.

Unsicher, welche Konfiguration für Sie die Richtige ist? Wir beraten Sie gerne!

Spezifikationen

• Probengeber: bis zu 120 Positionen für Gefäße (2ml, 4ml, 6ml), bis zu 49 Positionen für Schiffchen (Keramik), Probenaufgabe aus Spritze, Tedlar-Bag, Gasflasche oder LPG-Bombe
• Ofen: Horizontale oder vertikale Anordnung, bis 1100°C
• Chlor: Coulometrie mit Silberelektrode, potentiometrisch Titrationskontrolle, Messbereich 0,05-50 µg (Cl)
• Schwefel: UV-Fluoreszenz, Messbereich: 0,005-20.000 mg/Kg (Erweiterbar durch micro auto dilution)
• Stickstoff: Chemolumineszenz, Messbereich 0,01-5.000 mg/Kg (Erweiterbar durch micro auto dilution)
• C-IC: Ionenchromatographie, Messbereich 0,05 mg/Kg – 100%
• Analysenzeit 3-20 min
• Gasversorgung: O2 99,7%; Ar 99,98%

• STC-500: temperierbares Rack zum Kühlen/Erhitzen
• IC-Anbindung (combustion-IC, AQF-5000)
• AOX-Anreicherungsmodul: Anreicherung30, 5-Kanal-AD Modul
